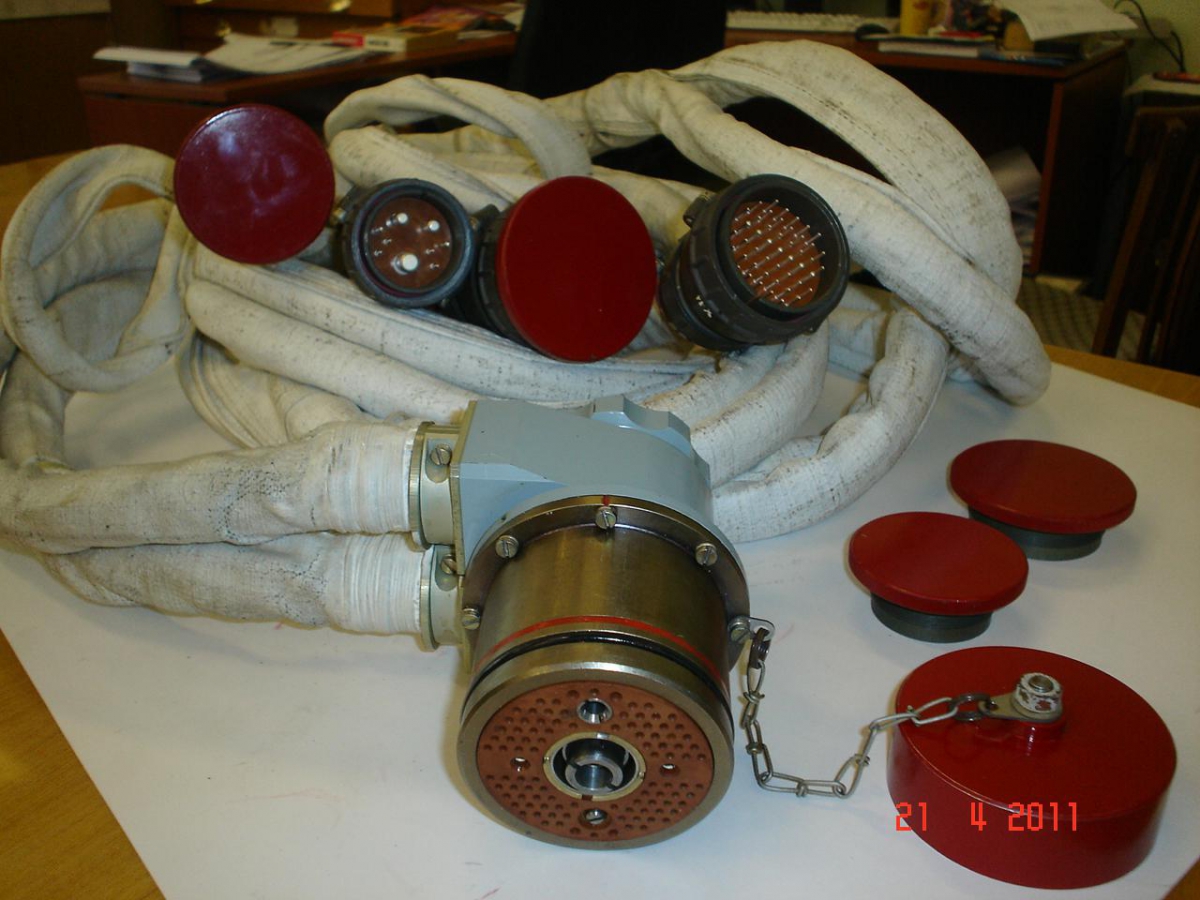

Розетки контрольные РК-100 и РК-100-01 со жгутами

rk-100

1. Название соединителя Розетки контрольные РК-100 и РК-100-01 со жгутами
2. Децимальный номер ТУ ГКСА.434671.002 ТУ
3. Тип соединителя, назначение. Розетки контрольные РК-100 и РК-100-01 со жгутами (розетки) предназначены для связи электрических цепей изделия с аппаратурой управления. Розетки могут сочленяться с переходниками АЭРВД-100В по  АВ3.642.131 ТУ,  ЭНГ-У4-2 по ГЕО.364.236 ТУ или ЭНГ-У21-100-ПО-В (АЭРВД-100В-СТУ) по ГКСА.434600. 011 ТУ, ЭНГ-У24-100-ПО-В по ГКСА.434600.014 ТУ, установленными на вилках АЭРВД-100-В или АЭРВД-100Ш-В по АВ3.642.131 ТУ или на вилке  АЭРВД-100ШМ-В по АВ3.645.489 ТУ
4. Конструктивное исполнение Розетка РК-100 со жгутами состоит из:
— розетки РК-100;
— жгутов проводов в оболочке;
— двух вилок  2РТТ48 КПН9Ш26В по ГЕО.364.120ТУ
— двух вилок  2РТТ60КПН47Ш37В по ГЕО.364.120ТУРозетка РК-100-01 о жгутами состоит из:
— розетки РК-100;
— жгута проводов в оболочке;
— двух вилок 2РТТ32КПН4Ш13В по ГЕО.364.120ТУ
— двух вилок 2РТТ60КПН47Ш37В по ГЕО.364.120ТУ

Кожуха розеток РК-100 для удобства вывода жгутов проводов могут устанавливаться в одном из восьми положений

Сочленение и расчленение розеток с переходниками производится вручную с помощью рукоятки замкового устройства розеток. Фиксация сочленённого положения также обеспечивается замковым устройством розеток, которое не допускает их саморасчленения в процессе эксплуатации.

Оболочка жгутов проводов выполнена из материала, обладающего высокой пожаростойкостью и стойкостью к воздействию струй морской воды.
5. Покрытие контактов Контакты покрыты серебром
6. Климатическое исполнение. Розетки изготавливаются в климатическом исполнении,соответствующем группе 2.3.1 ГОСТ РВ 20.39.304.
7. Информация для заказа, условное обозначение. Розетка РК-100    ГКСА.434671.002 ТУ
Розетка РК-100-01   ГКСА.434671.002 ТУ
8. Основные технические характеристики — количество контактов – 100:
— Ø 1,5 мм —  94
— Ø 2,0 мм —   4
— Ø 4,0 мм —   2- сопротивление изоляции в нормальных климатических условиях при эксплуатации  —  500 МОм;
— рабочий ток на контакты:
— Ø 1,5 мм —  5 А
— Ø 2,0 мм —  0,3 А
— Ø 4,0 мм —  45 А

— максимальное рабочее напряжение постоянного тока, не более — 27В
— суммарное время работы под токовой нагрузкой – 120 ч.;
— непрерывное время работы под токовой нагрузкой – 130 мин. с перерывом не менее 30 мин.
— количество сочленений- расчленений розетки с переходником – 3600 (с использованием сменных розеток из ЗИП);
— усилие на рукоятке привода не более 10 кг
— жгут проводов обеспечивает 1800 изгибов на угол 600 с радиусом изгиба не менее 250 мм;
— назначенный срок службы – 15 лет;
— срок хранения до начала эксплуатации – 5 лет;
9. Условия эксплуатации 9.1 Механические факторы:
— Синусоидальная вибрация :
—  диапазон частот   —   1-35 Гц
—  амплитуда ускорения   —   10м/c -2 (1g)-  Механический удар одиночного действия:
—  пиковое ударное ускорение  —  1000 м.c -2 (100g)
—  длительность действия  —  10 мс

9.2 Климатические факторы:
— рабочая температура окружающей среды (при эксплуатации) — от 0 до 450 С,
— предельная (при  транспортировании и хранении) — от минус 50 0С до плюс 50 0С;
— повышенная относительная влажность воздуха — 98% и кратковременно (не более 2 ч) — 100% при температуре 50 0С;
—  повышенное давление воздуха 2,1.105Па ( 1520 мм рт.ст.);
— пыль статическая;
— брызги воды
10. Схема расположения контактов
rk-100-2
11. Общий вид, габаритные, установочные и присоединительные размеры розетки. Габаритные, установочные и присоединительные размеры розеток РК-100 и РК-100-01 со жгутами одинаковы
rk-100-3
На базе розетки РК-100 со жгутами разработан экспортный вариант, который получил название – Розетка контрольная РК-100-И со жгутами и выпускается серийно по техническим условиям ГКСА.434671.010 ТУ. По своим техническим характеристикам и конструктивным параметрам розетка РК-100-И соответствует розетке РК-100.Пример записи в конструкторской документации при заказе: Розетка РК-100-И ГКСА.434671.010 ТУ
