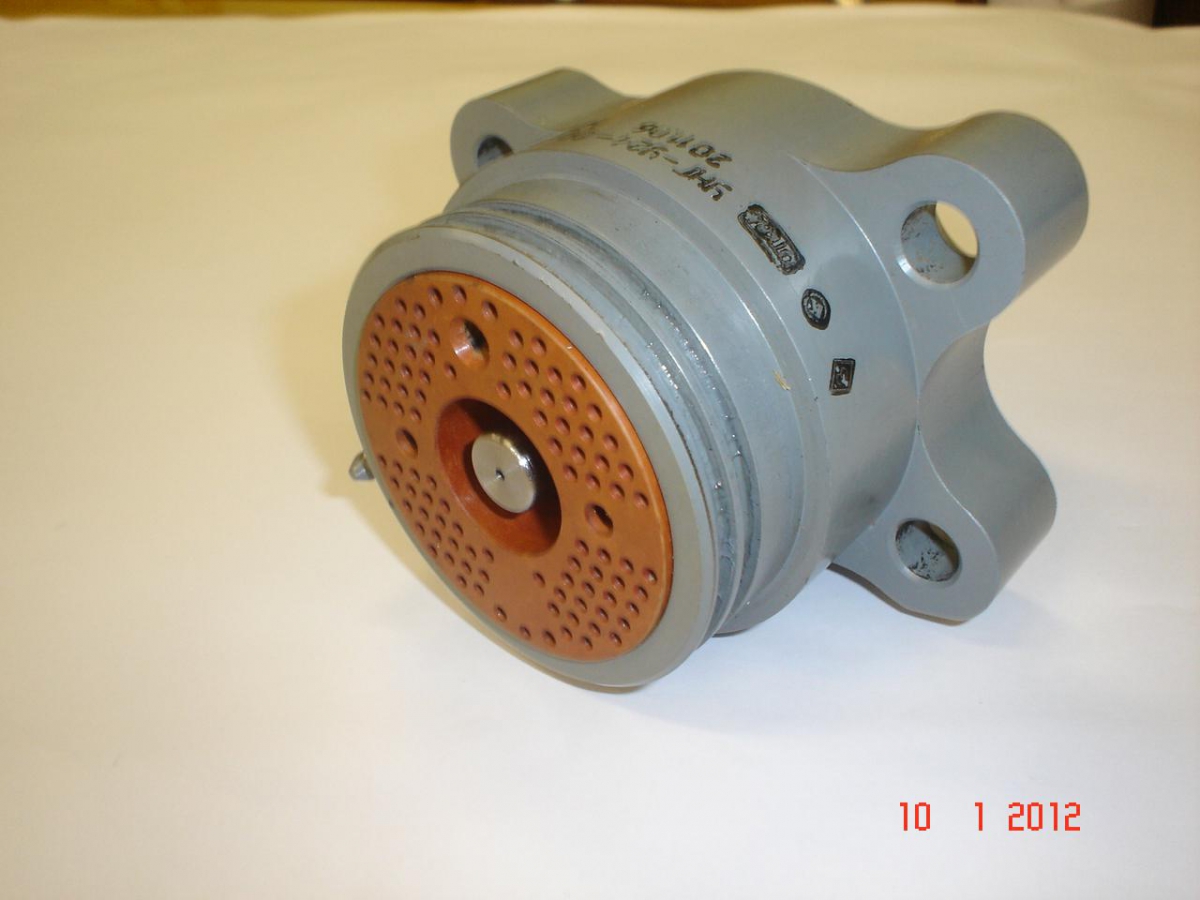

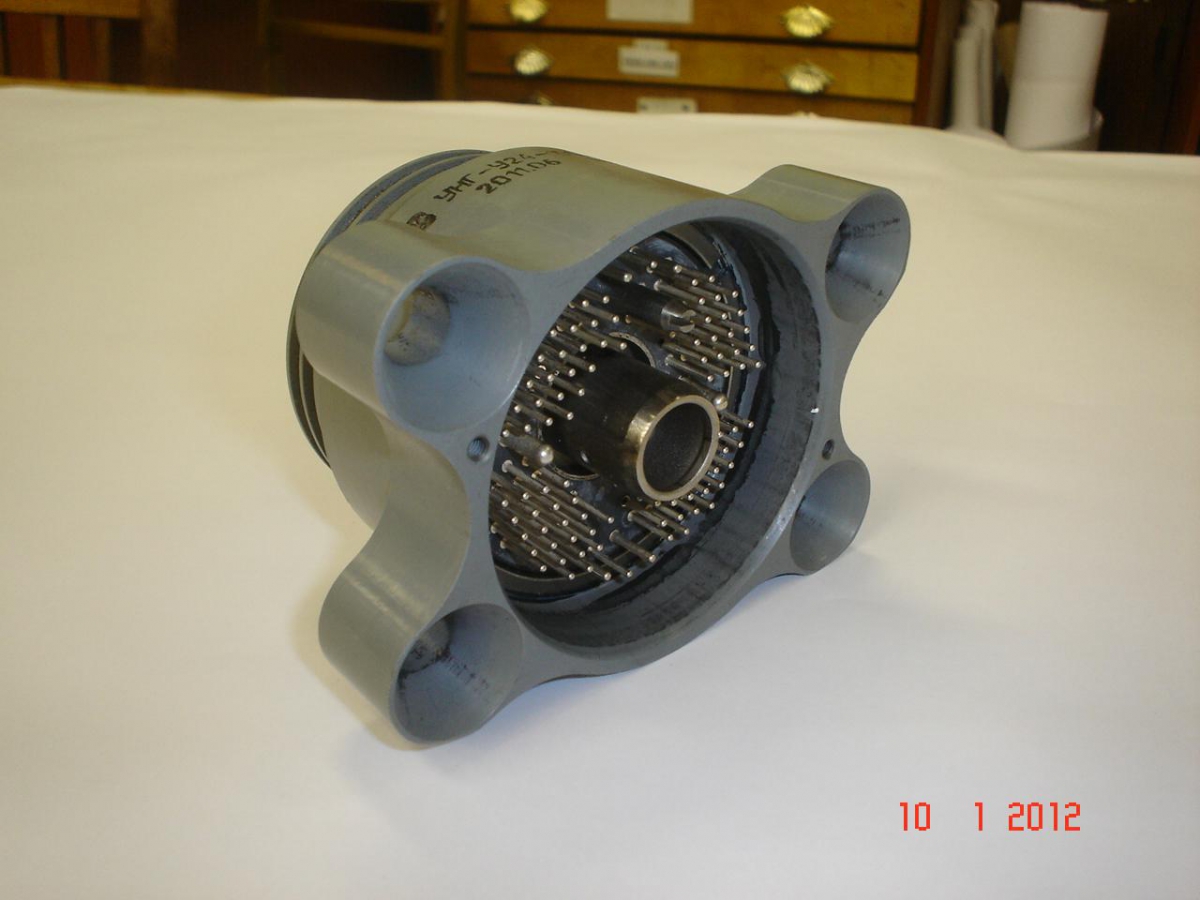

Переходник типа ЭНГ-У24-100-ПО-В


eng-u24

eng-u24-2
 1. Название соединителя Переходники типа ЭНГ-У24-100-ПО-В
 2. Децимальный номер ТУ ГКСА.434600.014 ТУ
 3. Тип соединителя, назначение.   По условиям применения переходники ЭНГ-У21-100-ПО-В (АЭРВД-100В-СТУ) относятся к виду Г по ОСТ В 107.430421.001-86Переходники предназначены для соединения электрических цепей вилок АЭРВД-100ШМ-В по АВ3.645.489 ТУ, вилок АЭРВД-100-1(2) и АЭРВД-100Ш-В по АВ3.642.131 ТУ с розетками ЭНГ-У4-1-100-0-Р(1,2,3,4)-О-В (АРВД-100В) по ГЕО.364.236 ТУ, с розетками контрольными: РК-100; РК-100-01 по ГКСА.434671.002 ТУ, РК-100-И по ГКСА.434671.010 ТУ; РПМ-100-2, РПМ-100-2, РПМ-100-3 по ГКСА.434600.009 ТУ, РПМ-100 по ГКСА.43460.016 ТУ и служат водонепроницаемой заглушкой для розетки ЭНГ-У4-1-100-0-Р(1,2,3,4) после расчленения с вилкой.
 4. Конструктивное исполнение   Переходник выполнен в цилиндрическом корпусе из титанового сплава. С одной стороны имеет контактную плату с установленными в ней гнёздами, которая сочленяется с вилками типа АЭРВД-100ШМ-В и другими. С другой стороны в корпусе установлена водонепроницаемая вилка, которая предназначена для сочленения с розетками типа ЭНГ-У4-1 (АЭРВД-100В) и розетками контрольными.Переходник имеет замковое устройство, которое обеспечивает фиксацию сочленённого положения со стыкуемой вилкой. При сочленении розетки с переходником фиксация сочленённого положения с вилкой автоматически снимается, а переходник автоматически фиксируется на замковое устройство розетки. При расчленении переходника с вилкой ходом изделия переходник остаётся сочленённым с розеткой и служит водонепроницаемой заглушкой розетки, обеспечивая защиту контактного поля розетки от попадания морской воды в условиях воздействия гидростатического давления.Корпус переходника имеет 4 вынесенных отверстия, благодаря которым производится автоматическое самоцентрирование розеток (устройством розеток) при сочленении ее с переходником (предварительно сочлененным с вилкой) при возможных смещениях, перекосах и угловых разворотах продольных осей переходника и розетки.Сочленение и расчленение переходника с вилкой производится вручную струбцинами.
 5. Покрытие контактов Контакты покрыты серебром
 6. Климатическое исполнение. Переходники изготавливаются во всеклиматическом исполнении по ГОСТ 15150
 7. Информация для заказа, условное обозначение. Переходник ЭНГ-У24-100-ПО-В  ГКСА.434600.014 ТУ
 8. Основные технические характеристики -Количество низкочастотных контактов — 100, в том числе:- Ø1,5 мм  — 94, Ø2,0 мм – 4, Ø4,0 мм – 2;
-Сопротивление контактов:  Ø1,5 мм – не более 0,015 Ом, Ø2,0 мм – не более 0,012 Ом, Ø4,0 мм – не более 0,010 Ом;
-Сопротивление изоляции:
— в нормальных климатических условиях  —  500 МОм
— при повышенной температуре окружающей среды  —  20 МОм
— при кратковременном (не более 10 суток) повышенной влажности воздуха  —  10 МОм
— при длительном (свыше 10 суток) воздействии влажности воздуха — 3 МОм
— при воздействии соляного тумана  —  3 МОм;- Рабочий ток на контакты:
Ø 1,5мм  —    3 А
Ø 2,0мм  —  15 А
Ø 4.0мм  —  25 А;- Максимальное рабочее напряжение  — 80 В;
— Назначенный ресурс (минимальная наработка)  —  100 ч;
— Количество сочленений-расчленений переходника с вилкой и розеткой без токовой нагрузки —  300;
— Назначенный срок службы переходника  —  12 лет;
— Срок сохраняемости переходника в пределах назначенного срока службы  —  12 лет;
-Максимальные смещения, перекосы и развороты осей при сочленении с розеткой АЭРВД-100В по ГЕО.364.236 ТУ
 9. Условия эксплуатации 9.1. Механические факторы:
— Синусоидальная вибрация:- диапазон частот  от 1 до 200 Г
— амплитудное ускорение  —  50 м/с2 ( 5 g);- Механический удар одиночного действия:
—  пиковое ударное ускорение: вдоль оси — 750 м·с2 (75 g), перпендикулярно оси — 1000 м·с2 (100 g)
— длительность действия  от 2 до 15 мс;- Механические удары многократного действия:
-пиковое ударное ускорение — 150 м·с-2 (15 g)
— длительность действия  от 2 до 15 мс;
— Линейное ускорение до 120 м·с2 ( 12 g );

— Акустический шум:
— диапазон частот от 50 до 10000 Гц
— уровень звукового давления   —  170 дБ.

9.2. Климатические факторы:
— Температура окружающей среды:
— от минус 50 С до плюс 350 С – рабочая (при эксплуатации);
— от минус 500 С до плюс 500 С – предельная (при транспортировании и хранении);
— изменение температуры среды от минус 50 до плюс 500 С;
— повышенная относительная влажность воздуха до 100 % при температуре  350 С;
— атмосферное пониженное давление воздуха — 80 кПа ( 600 мм рт.ст.)
— Cтатическое гидравлическое давление морской воды до 10 МПа (100 кгс·см-2) на переходник, сочлененный с вилкой и розеткой , и на переходник, сочлененный с розеткой (в составе соединителя АЭРВД-100В).
— дождь;
— иней (роса);
— солнечное излучение;
— пыль динамическая;
— соляной туман;
— морская вода.

9.3. Биологические факторы:
— плесневые грибы

9.4 Переходник устойчив к воздействию спецфакторов.

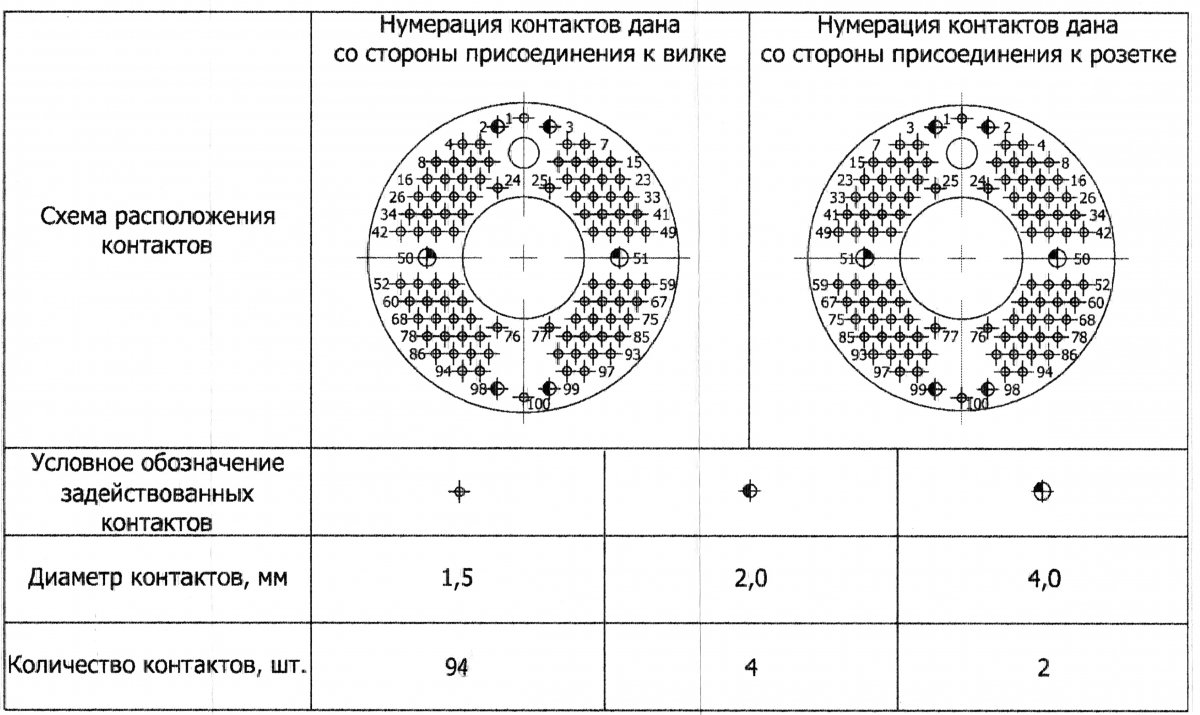

 10. Схема расположения контактов и электрические параметры
eng-u24-3

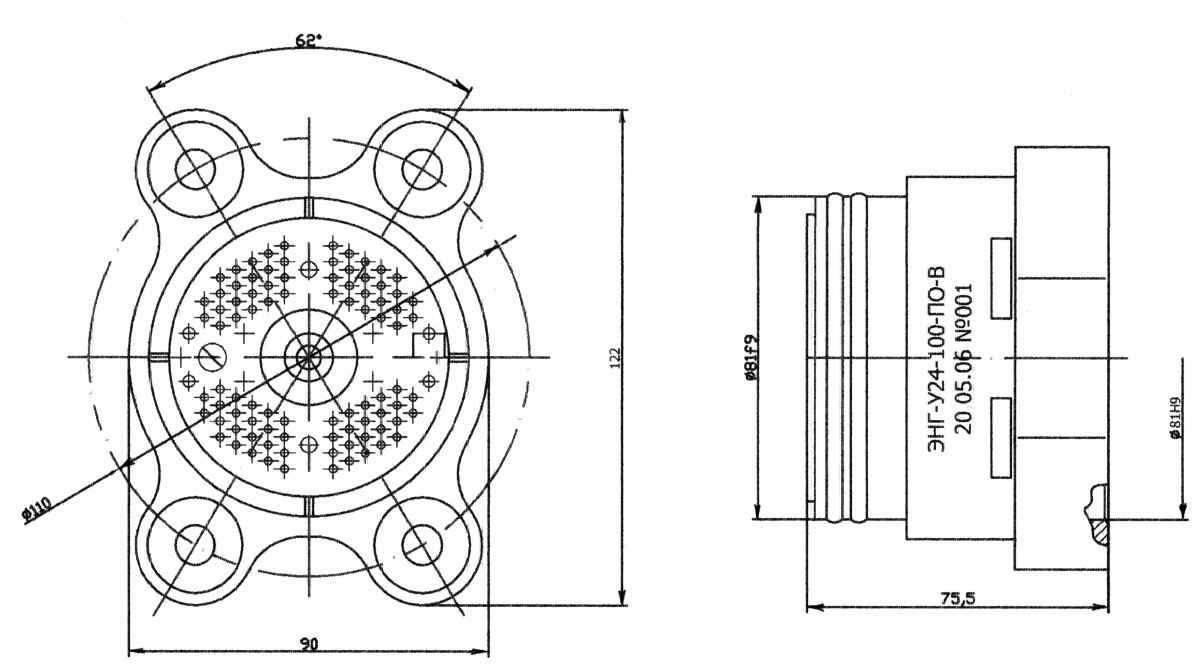

 11. Общий вид, габаритные, установочные и присоединительные размеры соединителя. Переходник ЭНГ-У24-100-ПО-В
eng-u24-4
