Соединители электрооптические типа ЭНГ-Б25-6, ЭНГ-Б26-6, ЭНГ-Б27-6 «Александрит»


alex

alex-2
1. Название соединителя Электрооптические соединители типа ЭНГ-Б25, ЭНГ-Б26, ЭНГ-Б27
2. Децимальный номер ТУ ГКСА.434613.009 ТУ
3. Тип соединителя, назначение. Соединители предназначены для соединения и разъединения низкочастотных электрических цепей, восприятия внешней механической нагрузки и гидростатического давления, а также для обеспечения передачи информации по волоконно-оптическим линиям связи
4. Конструктивное исполнение Соединитель ЭНГ-Б25 состоит из блочной вилки и кабельной розетки;Соединитель ЭНГ-Б26 состоит из кабельной вилки и блочной розетки;Соединитель ЭНГ-Б27 состоит из блочно-кабельной вилки и кабельной розеткиКаждый соединитель содержит по 6 электрических и 4 оптических контактов.

Фиксация сочленённого положения вилки с розеткой обеспечивается накидной гайкой розетки
5. Покрытие контактов Электрические контакты покрыты серебром
6. Климатическое исполнение. Соединители изготавливают во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.
7. Информация для заказа, условное обозначение. Соединитель ЭНГ-Б25-6   ГКСА.434613.009 ТУ
Вилка ЭНГ-Б25-6-В0-В     ГКСА.434613.009 ТУ
Розетка ЭНГ-Б25-6-Р0-В   ГКСА.434613.009 ТУСоединитель ЭНГ-Б26-6    ГКСА.434613.009 ТУ
Вилка ЭНГ-Б26-6-В0-В      ГКСА.434613.009 ТУ
Розетка ЭНГ-Б26-6-Р0-В    ГКСА.434613.009 ТУ

Соединитель ЭНГ-Б27-6    ГКСА.434613.009 ТУ
Вилка ЭНГ-Б27-6-В0-В      ГКСА.434613.009 ТУ
Розетка ЭНГ-Б27-6-Р0-В    ГКСА.434613.009 ТУ
8. Основные технические характеристики — количество электрических контактов – 6 шт. Ø2,5 мм;
— сопротивление контактов – не более 0,001 Ом;
— сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм;
— рабочий ток на контакт – 6,5 А;
— максимальное рабочее напряжение – 2000 В;
— количество сочленений и расчленений – 1000;
— назначенный ресурс работы соединителя – не менее 50000 ч;
— минимальный срок службы – 25 лет при условии замены всех уплотнительных колец на новые через 15 лет;
— минимальный срок сохраняемости – 25 лет при условии замены всех уплотнительных колец на новые через 15 лет.
9. Условия эксплуатации 9.1 Механические факторы
— Синусоидальная вибрация:диапазон частот – 1-500 Гц
— амплитуда ускорения – 50 м·с-2 (5g)- Механический удар одиночного действия:
— пиковое ударное ускорение – 1500 м·с-2 (150g)
— длительность действия – 1-5 мс

— Осевая растягивающая сила – 60 кН (6000 кгс);
— Поперечная сила – 10 кН (1000 кгс);
— Изгибающий момент – 1,5 кН.м (150 кгс.м);

9.2 Климатические факторы
— Рабочая температура окружающей среды (морская вода) — от -4 0С до +35 0С;
— Изменение температуры окружающей среды (воздух) —  от -50 0С до +70  0С;
— Длительное воздействие статического гидравлического давления – 5 МПа (50 кгс·см-2):
— на соединитель в сочлененном состоянии кроме ввода кабеля (жгута проводов) в вилку блочную и розетку блочную, включая патрубок;
— на части соединителя с установленными заглушками кроме ввода кабеля (жгута проводов) в вилку блочную и розетку блочную, включая патрубок;
— на вилку блочную и вилку блочно-кабельную со стороны контактной части штырей;
— Воздействие морской воды соленостью до 39%0 при температуре от минус 4 до плюс 350С;
— Повышенная относительная влажность воздуха при температуре плюс 35 0С – 100%;
— иней, роса;
— плесневые грибы;
— соляной туман;
— Стойкость к воздействию спецфакторов по ГОСТ РВ 20.39.305-98.
10. Схема расположения контактов и электрические параметры
alex-3

Контакты №№ 7,8,9,10 – оптические

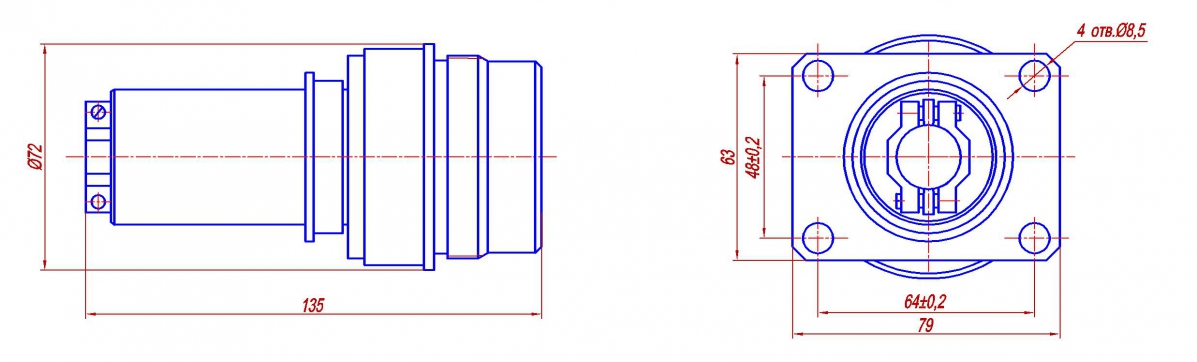

11. Общий вид, габаритные, установочные и присоединительные размеры соединителя. Вилка кабельная
alex-4

Розетка  кабельная
alex-5

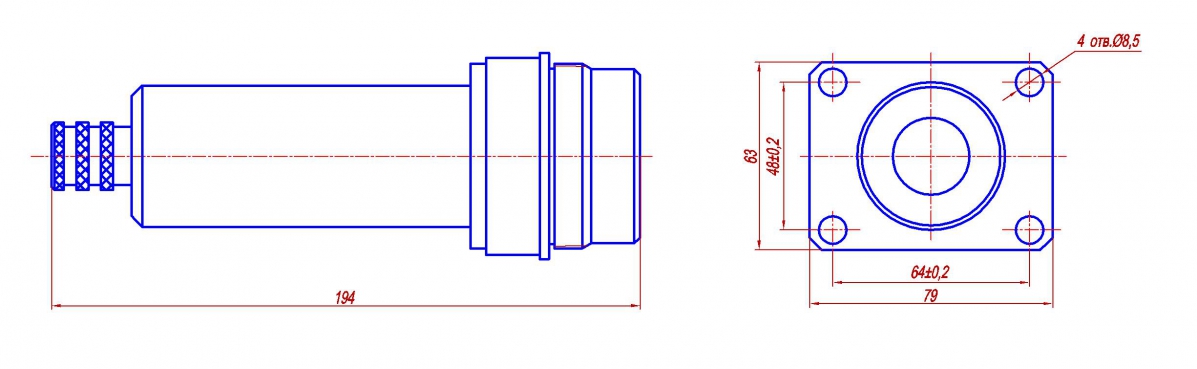

Вилка блочно-кабельная
alex-6

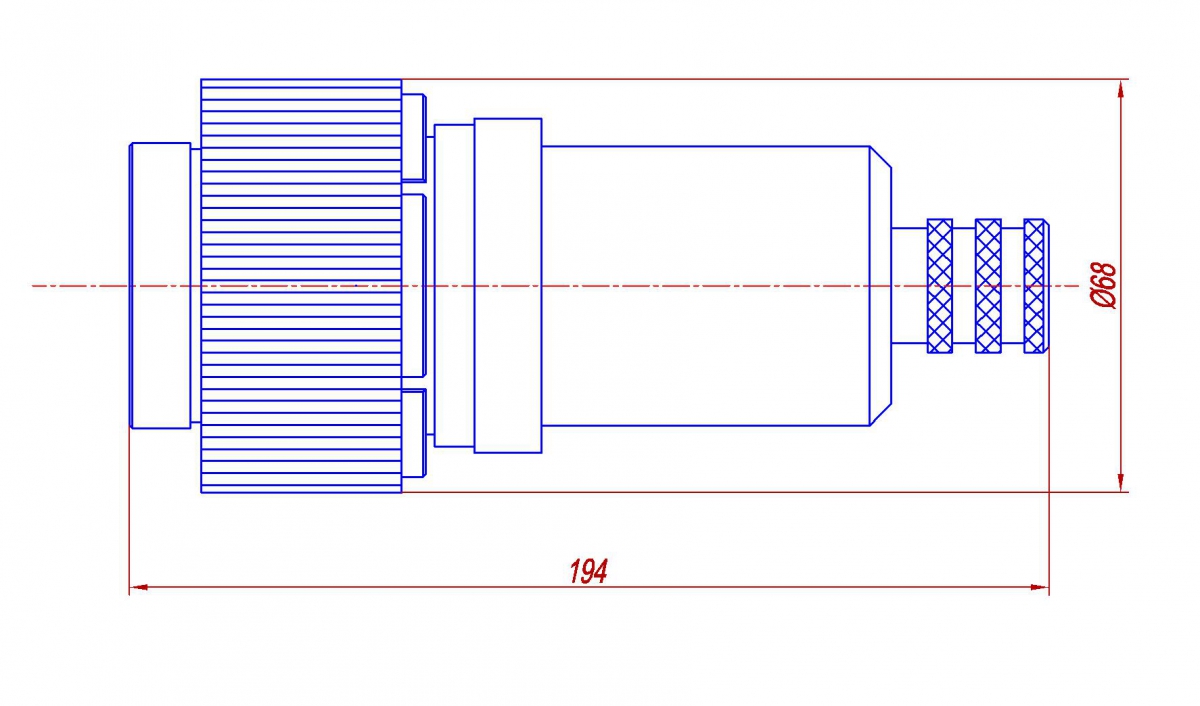

Вилка блочная
alex-7

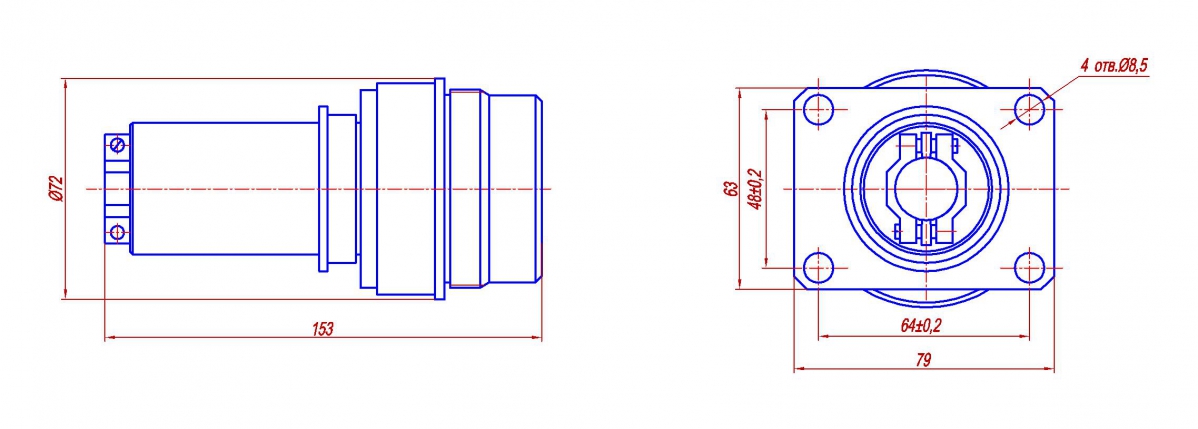

Розетка блочная
alex-8
