Соединители электрооптические типа ЭНГ-Б23 «Вишня ВОЛПИ»


volpi

volpi-2
 1. Название соединителя Соединители электрооптические типа ЭНГ-Б23
 2. Децимальный номер ТУ ГКСА.434613.008 ТУ
 3. Тип соединителя, назначение. Соединители электрооптические предназначены для соединения и разъединения электрических цепей и передачи информации по 4 волоконно-оптическим линиям связи в условиях воздействия внешнего гидростатического давления.
 4. Конструктивное исполнение Соединитель состоит из герметичной вилки и грузонесущей розетки, содержит 12 контактных пар, а также обеспечивает установку 4 волоконно-оптических контактов с центраторами.Вилка блочная, крепится к изделию за фланец. Розетка кабельная. Соединяется с вилкой с помощью накидной гайки. Конструкция розетки позволяет осуществить в ней разделку грузонесущего кабель — троса. Соединитель в сочленённом состоянии и вилка со стороны контактной части являются герметичными по гидростатическому давлению.
 5. Покрытие контактов Покрытие контактов — серебряное.
 6. Климатическое исполнение. Соединители изготавливают во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.
 7. Информация для заказа, условное обозначение. Соединитель ЭНГ-Б23-12  ГКСА.434613.008 ТУ
Вилка ЭНГ-Б23-12-ВО-В  ГКСА.434613.008 ТУ
Розетка ЭНГ-Б23-РО-В  ГКСА.434613.008 ТУ
 8. Основные технические характеристики -количество электрических контактов — Ø1,5мм – 9 шт.,Ø2мм – 3 шт.
-сопротивление контактов:Ø1,5мм – не более 2,5 мОм, Ø2,0мм – не более 1,5 мОм
-сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм
-рабочий ток на контакт: Ø1,5мм – 10 А, Ø2,0 мм – 15 А
-рабочее напряжение (действующее значение)  ~ 1300 В
-количество сочленений и расчленений – 500
-минимальная наработка соединителей 1000 ч
-минимальный срок службы соединителей 25 лет при условии замены всех уплотнительных колец на новые через 15 лет
-минимальный срок сохраняемости соединителей 15 лет
 9. Условия эксплуатации 9.1 Механические факторы
-Синусоидальная вибрация длительного воздействия:
-диапазон частот – 1-2000 Гц
-амплитуда ускорения – 100 м·с-2 (10g)-Механический удар одиночного действия:
-ускорение – 10000 м·с-2 (1000g)
-длительность воздействия – 0,1-2 мс

-Механический удар многократного действия:
-пиковое ударное ускорение – 1500 м·с-2 (150g)
-длительность воздействия  — 1-5 мс
-Линейное ускорение – 200 м·с-2 (20g)
— Осевая растягивающая сила – 20 кН (2000 кгс);
— Поперечная сила – 10 кН (1000 кгс);
— Изгибающий момент – 1,5 кН.м (150 кгс.м);

9.2 Климатические факторы:
— Рабочая температура окружающей среды (морская вода) — от -4 0С до +35 0С;
-Температура окружающей среды (воздух) — от минус 500С до плюс 700С
-Относительная влажность воздуха 98% при температуре плюс 350С
-Длительное воздействие статического гидравлического давления 5 МПа (50 кгс·см-2):
-на соединитель в сочлененном состоянии кроме кабельного ввода в вилку включая патрубок;
-на части соединителя с установленными заглушками кроме кабельного ввода в вилку включая патрубок;
-на вилку со стороны контактной части штырей;
— иней, роса;
— плесневые грибы;
— соляной туман;
— Стойкость к воздействию спецфакторов по ГОСТ РВ 20.39.305-98.

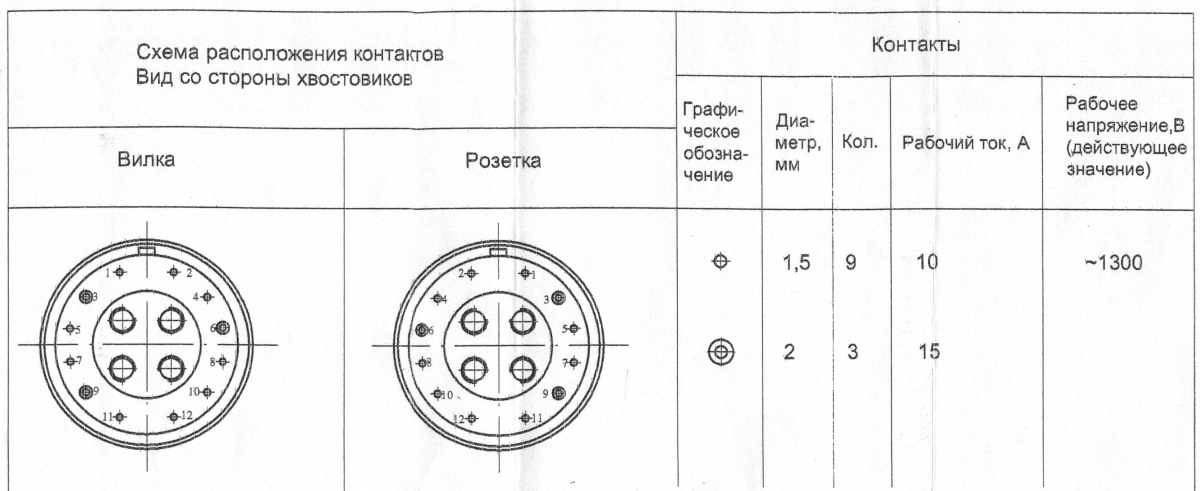

 10. Схема расположения контактов и электрические параметры
volpi-3

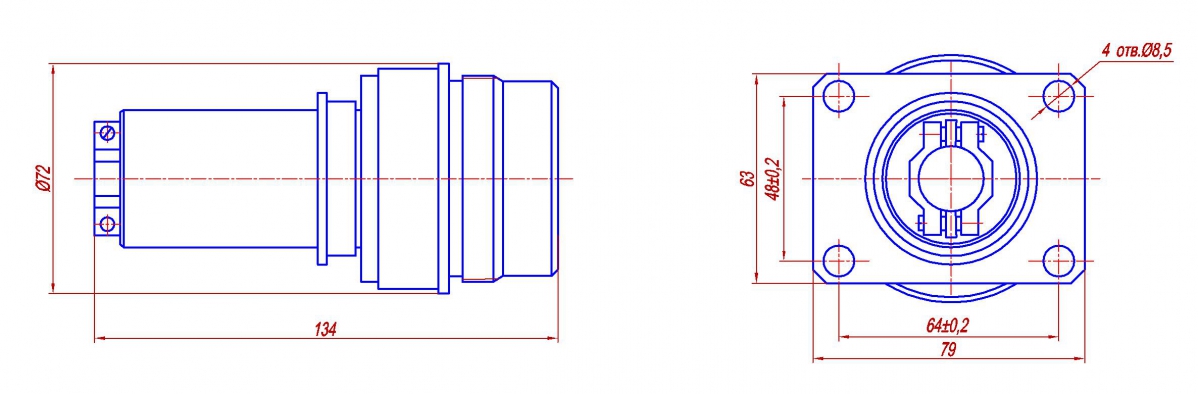

 11. Общий вид, габаритные, установочные и присоединительные размеры соединителя. Вилка
volpi-4

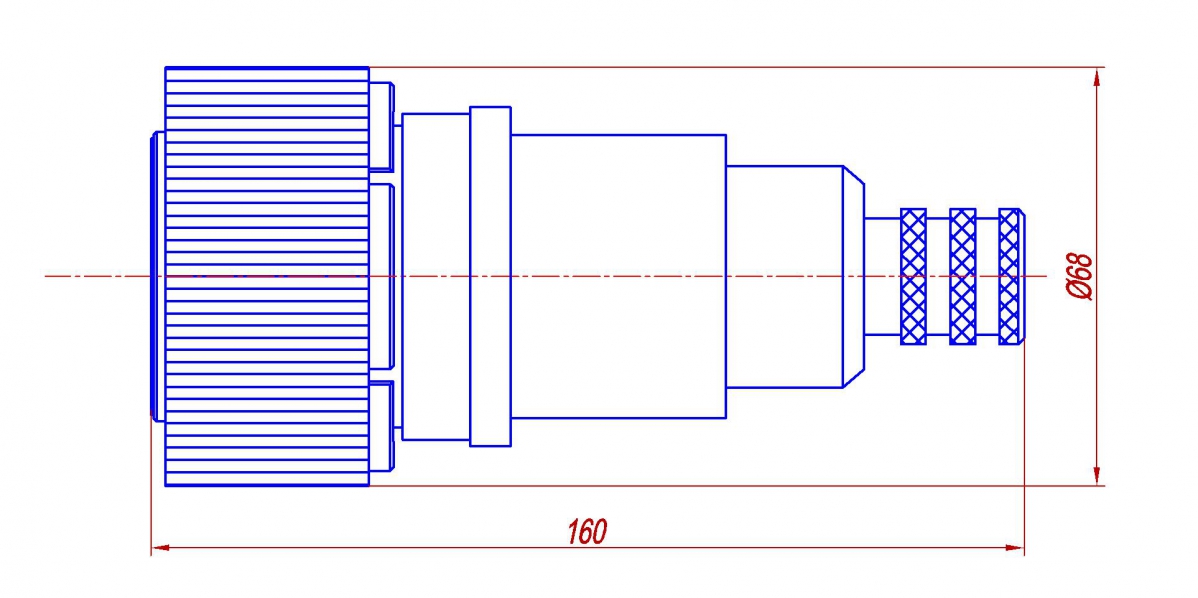

Розетка
volpi-5
