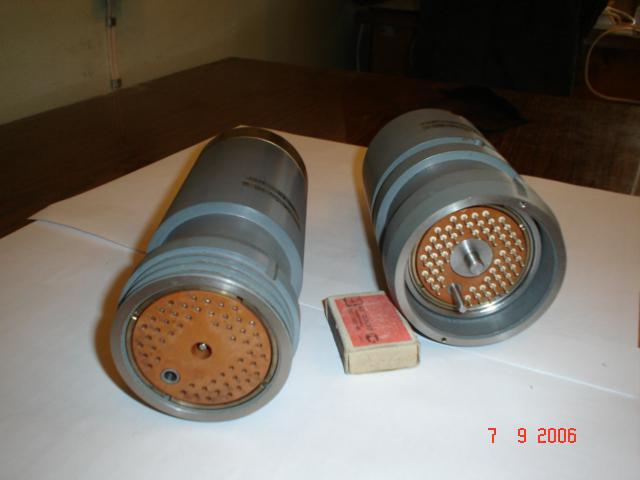

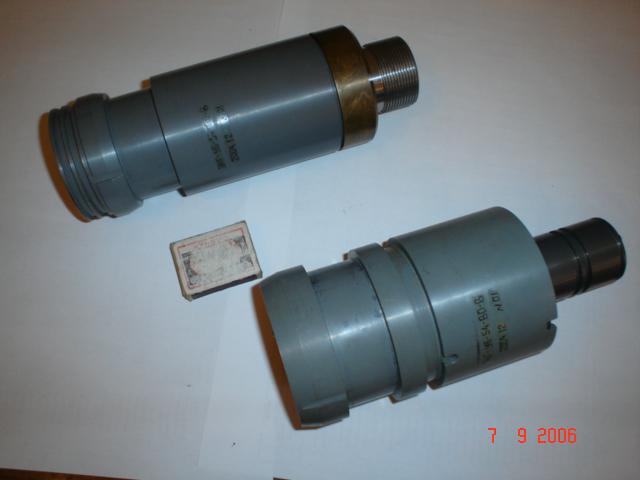

Соединители электроразрывные типа ЭНГ-У6-54 «Стык-7К»

stik7k
stik7k-2
 1. Название соединителя Соединитель электроразрывной типа ЭНГ-У6-54
 2. Децимальный номер ТУ ГКСА.434600.007 ТУ
 3. Тип соединителя, назначение. Соединитель электроразрывной глубинный предназначен для соединения и разъединения электрических цепей в условиях воздействия гидростатического давления и обеспечивающие водонепроницаемость как в сочленённом положении, так и в расчленённом положении для розетки.
 4. Конструктивное исполнение Соединители состоят из двух частей – вилки и розетки, водонепроницаемых в сочленённом положении. Вилка и розетка сочленяются между собой вручную с помощью специального механизма – струбцины. Фиксация сочленённого положения – устройством потребителя (хомутами). Расчленение соединителя происходит ходом изделия. Зависимость усилия расчленения соединителя от гидростатического давления компенсировано специальным устройством вилки. Розетка водонепроницаема в расчленённом положении.
 5. Покрытие контактов Контакты покрыты серебром
 6. Климатическое исполнение. Соединители изготовливают во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.
 7. Информация для заказа, условное обозначение. Вилка   ЭНГ-У6-54-ВО-В   ГКСА.434600.007 ТУ
Розетка ЭНГ- У6-54 РО-В   ГКСА.434600.007 ТУ
8. Основные технические характеристики — количество контактов – 54
— диаметр контактов 1,5 мм.
— сопротивление контактов не более 12 мОм
— сопротивление изоляции в нормальных климатических условиях не менее 2500 МОм.
— минимальный рабочий ток на контакт – 0,001 А.
— рабочий ток на контакт – 1 А.
— максимальный ток на контакт – 2 А
— рабочее напряжение постоянного тока  — 110 В
— количество сочленений-расчленений — 50
— назначенный срок службы – 25 лет в пределах назначенного срока сохраняемости
— срок сохраняемости соединителей 25 лет
— минимальная наработка соединителей – 100 ч
— стойкость к воздействию спецфакторов – соединители устойчивы к воздействию специальных факторов
 9. Условия эксплуатации 9.1 Механические факторы:
— Синусоидальная вибрация:
— диапазон частот – 1-500 Гц
— амплитуда ускорения – 20 м/с2 (2g)- Механический удар одиночного действия:
— пиковое ударное ускорение – 2000 м/с2 (200 g)
— длительность действия – 1-5 мс.
— Линейное ускорение — 200 м/с2 (20 g)

— Широкополосная случайная вибрация:
— диапазон частот – 1-2500 Гц
— среднеквадратичное значение ускорения – 20 м/с2 (2g)

9.2 Климатические факторы:
— Температура окружающей среды:
— рабочая  (при эксплуатации) от минус 4 до плюс 350 С;
— предельная ( при транспортировании и хранении ) от минус 50 до плюс 500 С;
— Гидростатическое давление воды – 10,5 МПа (105 кгс/см2)
— Повышенная относительная влажность воздуха при температуре плюс  35 0С. — 98%
— Соляной туман;
— Морская вода с температурой от минус 2 до плюс 28 0С с солёностью до 35 0/00
— Воздействие парогазовой смеси с температурой 848 0К в течение 3 с;:
— Плесневые грибы
 10. Схема расположения контактов и электрические параметры
stik7k-3
 11. Общий вид, габаритные, установочные и присоединительные размеры соединителя. Вилка.
stik7k-4

Розетка.
stik7k-5
