| 1. | Название соединителя | Вилки типа АЭРВД-100ШМ-В |
| 2. | Децимальный номер ТУ | АВ3.645.489 ТУ |
| 3. | Тип соединителя, назначение. | Вилки типа АЭРВД-100ШМ-В предназначены для соединения и разъединения электрических цепей при сочленении и расчленении с переходниками ЭНГ-У4-1-100-0-П0-0 –В по ГЕ0.364.236 ТУ, ЭНГ-У21-100-ПО-В (АЭРВД-100В-СТУ) по ГКСА.434600.011 ТУ, ЭНГ-У24-100-ПО-В по ГКСА.434600.014 ТУ и розеткой ЭНГ-У4-1-100-0-Р(1,2, 3, 4)-0-В (АЭРВД-100В) по ГЕ0.364.236 ТУ |
| 4. | Конструктивное исполнение | Вилка состоит из корпуса, внутри которого установлен изолятор с армированными контактными штырями. Замковая втулка вилки обеспечивает фиксацию сочлененного положения с переходником и автоматическое снятие фиксации при сочленении переходника с розеткой. Корпус имеет четыре отверстия для крепления вилки к корпусу изделия. Для сочленения вилки с переходником используется струбцина. |
| 5. | Покрытие контактов | Контакты покрыты серебром |
| 6. | Климатическое исполнение. | Вилка изготавливается во всеклиматическом исполнении. |
| 7. | Информация для заказа, условное обозначение. | Вилка АЭРВД-100ШМ-В АВ3.645.489 ТУ |
| 8. | Основные технические характеристики | -количество низкочастотных контактов — 100, в том числе:- Ø1,5 мм — 94, Ø2,0 мм – 4, Ø4,0 мм – 2; — максимальный рабочий ток на контакт: Ø 1,5 — 3 А, Ø 4,0 — 25 А, контакты Ø2,0 мм не используются; — максимальное рабочее напряжение (амплитудное значение) на контактах — Ø1,5 мм — 180 В, Ø4,0 мм — 180 В; — количество сочленение-расчленение вилки с переходником — 300, из них одно расчленение при воздействии гидростатического давления морской воды до 9,81 МПа (до 100 кгс/см2). После расчленения вилки с переходником в воде вилка дальнейшей эксплуатации не подлежит; — минимальная наработка — 300 ч; — назначенный срок службы — 10 лет; — срок сохраняемости в отапливаемом помещение — 10 лет; |
| 9. | Условия эксплуатации | 9.1 Механические факторы: — механический удар одиночного действия: — ударное ускорение до 147,2 м/с2(до 15g) вдоль оси, -длительность удара от 50 до 70 мс; — ударное ускорение до 588,6 м/с2(до 60 g ) перпендикулярно оси длительность удара от 2 до 15 мс; — линейные (центробежные) нагрузки с ускорением: — 147,2 м/с (15 g) вдоль оси, — 78,5 м/с2 (8 g) перпендикулярно оси; — акустический шум: — диапазон частот от 50 до 10000 Гц — уровень звукового давления до 170 дБ;9.2 Климатические факторы: — температура окружающей среды от минус 45 до плюс 50 0С; -относительная влажность воздуха до 98 % при температуре 35 0С; — атмосферное давление от 85 кПа до 106 кПа (от 644 до 800 мм рт.ст.); — изменение температуры среды от минус 45 до плюс 100 0С; — пыль; — дождь; — иней, роса; — солнечная радиация; — соляной туман; — морская вода; — плесневые грибы; — гидростатическое давление на вилку, сочленённую с переходником – 9,81 МПа (100 кгс/см2). Требование к водонепроницаемости вилки после расчленения с переходником не предъявляют; — вилка устойчива к воздействию спецфакторов. |
| 10. | Схема расположения контактов и электрические параметры |
|

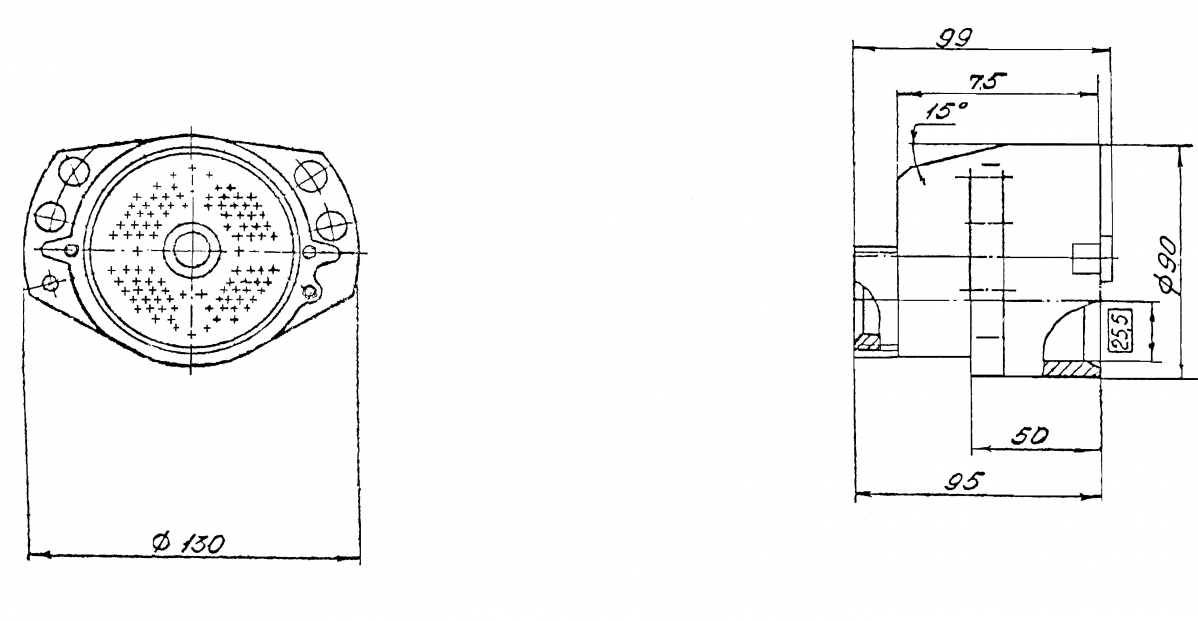

| 11. | Общий вид, габаритные, установочные и присоединительные размеры соединителя. | Вилка
|
