1.	Название соединителя	Соединение высоковольтное ВС-25
2.	Децимальный номер ТУ	ГКСА.685100.004 ТУ
3.	Тип соединителя, назначение.	Соединение высоковольтное ВС-25 предназначено для соединения и разъединения высоковольтной однофазной электрической цепи токоприемников высокоскоростного электропоезда.
4.	Конструктивное исполнение	Соединение состоит из двух одинаковых частей – блоков ВС-25 Б. Блоки устанавливаются на крышах двух соседних вагонов и крепятся к крыше с помощью трёх высоковольтных опорных полимерных изоляторов.Блоки соединяются между собой кабелями с помощью болтов
5.	Покрытие контактов	Серебряное
6.	Климатическое исполнение.	Блок  изготавливают в исполнении «У1»,  по ГОСТ 15150 и ГОСТ 15543.1
7.	Информация для заказа, условное обозначение.	Блок ВС-25 Б    ГКСА.685100.004 ТУ
8.	Основные технические характеристики	— количество высоковольтных цепей – 3 — сопротивление электрической цепи – 0,2 Ом — режим работы соединения под токовой нагрузкой – продолжительный: — назначенный срок службы разъемов – 24 года в пределах назначенного срока сохраняемости; — срок сохраняемости — 24 года.
9.	Условия эксплуатации	9.1 Механические факторы: — синусоидальная вибрация в диапазоне частот от 0,5 до 100 Гц с амплитудой ускорения до 10м·с-2 (lg); — механические удары одиночного действия с пиковым ударным ускорением до 50м·с-2 (5g) при длительности действия ударного ускорения от 2 до 20 мс (только в одном горизонтальном направлении); — линейное ускорение до 50м·с-2 (5g); — акустический шум в диапазоне частот от 50 до 10000Гц при уровне звукового давления 130 дБ.9.2 Климатические факторы: — температура окружающей среды от минус 50 до плюс 50°С; — изменения температуры окружающей среды от минус 50 до плюс 50°С; — повышенная относительная влажность воздуха 100 % при температуре 25°С; — дождь; — пыль динамическая (песок); — иней с последующим его оттаиванием; — снежная пыль динамическая.

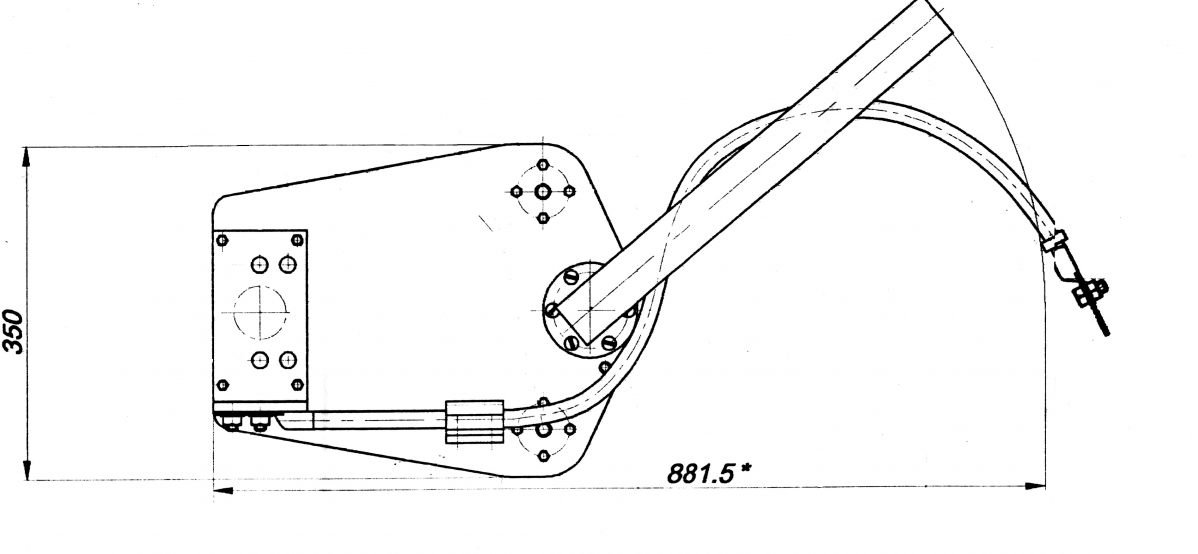

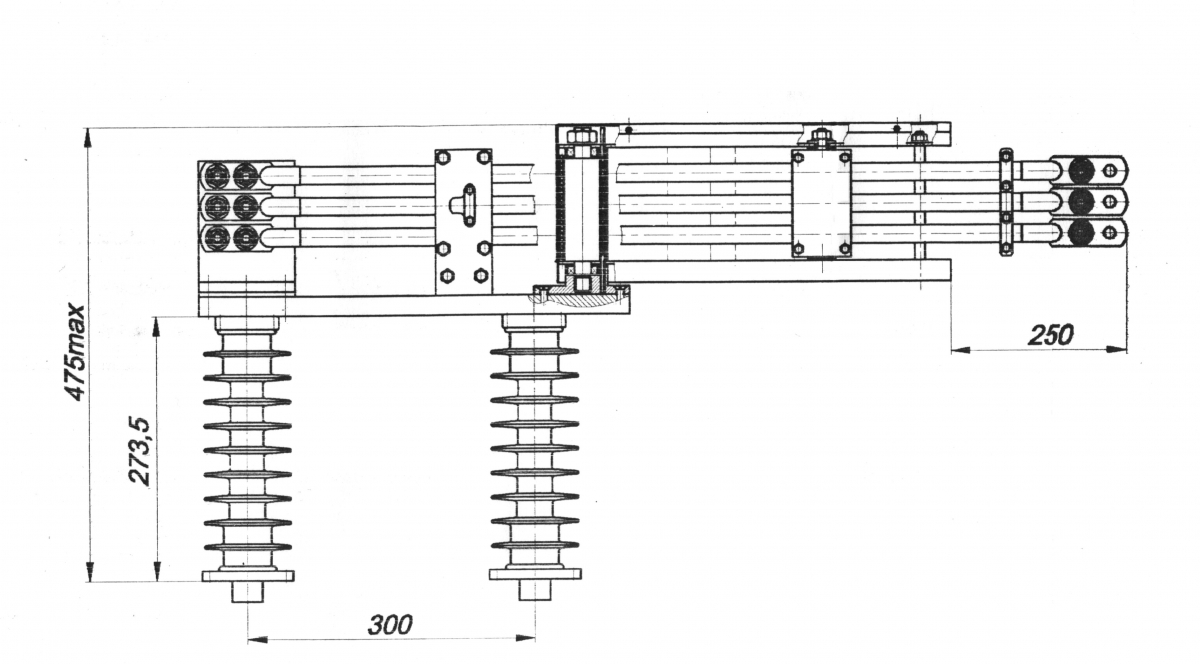

10.	Общий вид, габаритные, установочные и присоединительные размеры соединителя
