Соединители электроразрывные типа ЭНВ- У1-3 «Кедр-3»

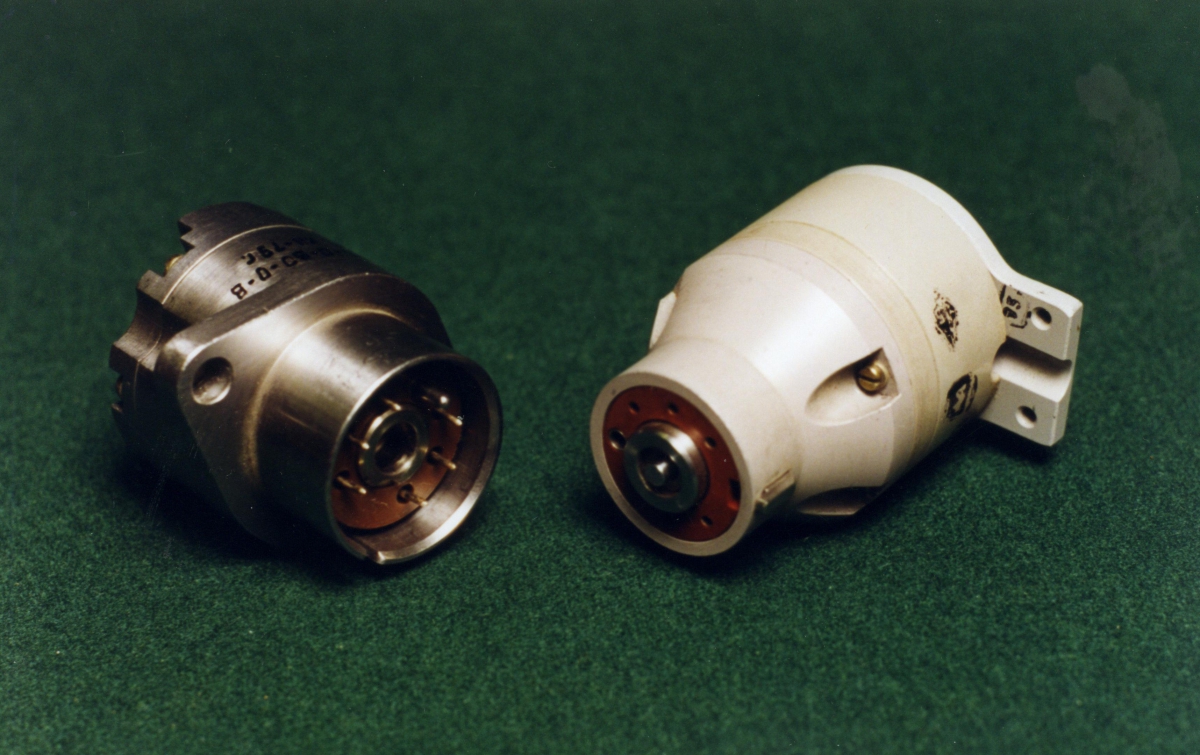

kedr3

 1. Название соединителя Соединители электроразрывные типа ЭНВ-У1-3
 2. Децимальный номер ТУ АВ3.642.210 ТУ
 3. Тип соединителя, назначение. Соединители электроразрывные предназначены для соединения и разъединения электрических цепей.
 4. Конструктивное исполнение Соединители состоят из розетки и герметичной водонепроницаемой вилки.Соединители имеют замковое устройство и механизм расчленения. Замковое устройство имеет фиксатор на два положения, обеспечивающий расчленение соединителя вручную, либо автоматически.Соединители содержат 6 низкочастотных контактов.
 5. Покрытие контактов Контакты покрыты серебром
 6. Климатическое исполнение. Соединители изготавливают во всеклиматическом  исполнении  (В) по ГОСТ В 20.39.404-81
 7. Информация для заказа, условное обозначение. Вилка ЭНВ-У1-3-6-0-ВО-0-В  АВ3.642.210 ТУ
Розетка ЭНВ-У1- 3-6-0-РО-0-В  АВ3.642.210 ТУ
8. Основные технические характеристики — количество контактов  —  6;
— диаметр контактов — 1 мм;
— сопротивление контактов, не более — 0,007 Ом;
— сопротивление изоляции в нормальных климатических условиях – 1000 МОм;
— максимальный ток на контакт  — 6,5 А;
— рабочий ток на контакт  —  4 А;
— максимальный кратковременный ток на контакт в течение 1,5 сек.  —  40 А;
— рабочее напряжение (амплитудное значение)  — 40 В;
— минимальная наработка соединителя в предельных режимах —  50 ч;
— минимальная наработка соединителя в облегчённых режимах (при повышенной температуре среды 50 0С и токовой нагрузке 2 А) — 1000 ч;
— количество сочленений-расчленений  —  250;
— минимальный срок службы  —  15 лет;
— минимальный срок сохраняемости  —  15 лет;
— соединители устойчивы к воздействию специальных факторов
 9. Условия эксплуатации 9.1 Механические факторы:
— Синусоидальная вибрация — диапазон частот  —  1 – 3000 Гц;
— амплитуда ускорения   —  200 м/с-2 (20g);- Синусоидальная вибрация кратковременного действия (до 5 мин.):
—  диапазон частот  –  1 – 5000 Гц;
— амплитуда ускорения  —  600 м/с-2 ( 60g);

— Механический удар многократного действия:
-пиковое ударное ускорение – 400 м/с2 (40 g)
-длительность действия –2 — 10 мс

-Механический удар одиночного действия:
-пиковое ударное ускорение – 1500 м/с2 (150g)
-длительность действия – 1 – 3 мс
-Линейное ускорение – 2000 м/с2 (200g)

— Акустические шумы:
— диапазон частот – 50 – 10000 Гц;
— уровень звукового давления – 170дБ

9.2 Климатические факторы:
— температура среды – от минус 50 0С до плюс 90 0С,
для вилки — одноразовое воздействие в течение 6 ч -120 0С;
— относительная влажность воздуха при температуре 35 0С – 98%;
— пониженное атмосферное давление  —  1,3 ·10-12 Па (10-14 мм рт.ст.);
-повышенное давление воздуха 3·105 Па (3 кгс/см2
— статическое гидравлическое давление на открытую контактную сторону вилки в течение 30 мин при отсутствии напряжения на контактах — 3·106 Па (30 кгс·см-2);
— иней, роса, пыль динамическая, дождь, солнечная радиация, соляной туман, плесневые грибы.
 10. Схема расположения контактов и электрические параметры
kedr3-2
 11. Общий вид, габаритные, установочные и присоединительные размеры соединителя. Вилка
kedr3-3

Розетка
kedr3-4
