Соединители электроразрывные типа ЭНВ-У1-2 «Кедр-2»


kedr2

kedr2-2
1. Название соединителя Соединители электроразрывные типа ЭНВ-У1-2
2. Децимальный номер ТУ АВ3.642.214 ТУ
3. Тип соединителя, назначение. Соединители электроразрывные предназначены для соединения и электрических цепей вручную с помощью приспособления потребителя и автоматического разъединения при снятии фиксации сочленённого положения.
4. Конструктивное исполнение Соединители состоят из двух частей – вилки и розетки.. Соединители имеют устройство фиксации сочлененного положения, устройство расчленения и устройство защиты электрических цепей в вилке. Сочленение соединителя обеспечивается устройством потребителя. Расчленение – автоматическое при вырыве чеки замкового устройства.Вилка соединителя является блочной и имеет фланец для крепления к изделию. Розетка – кабельная.
5. Покрытие контактов Контакты покрыты серебром
6. Климатическое исполнение. Соединители изготавливают во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.

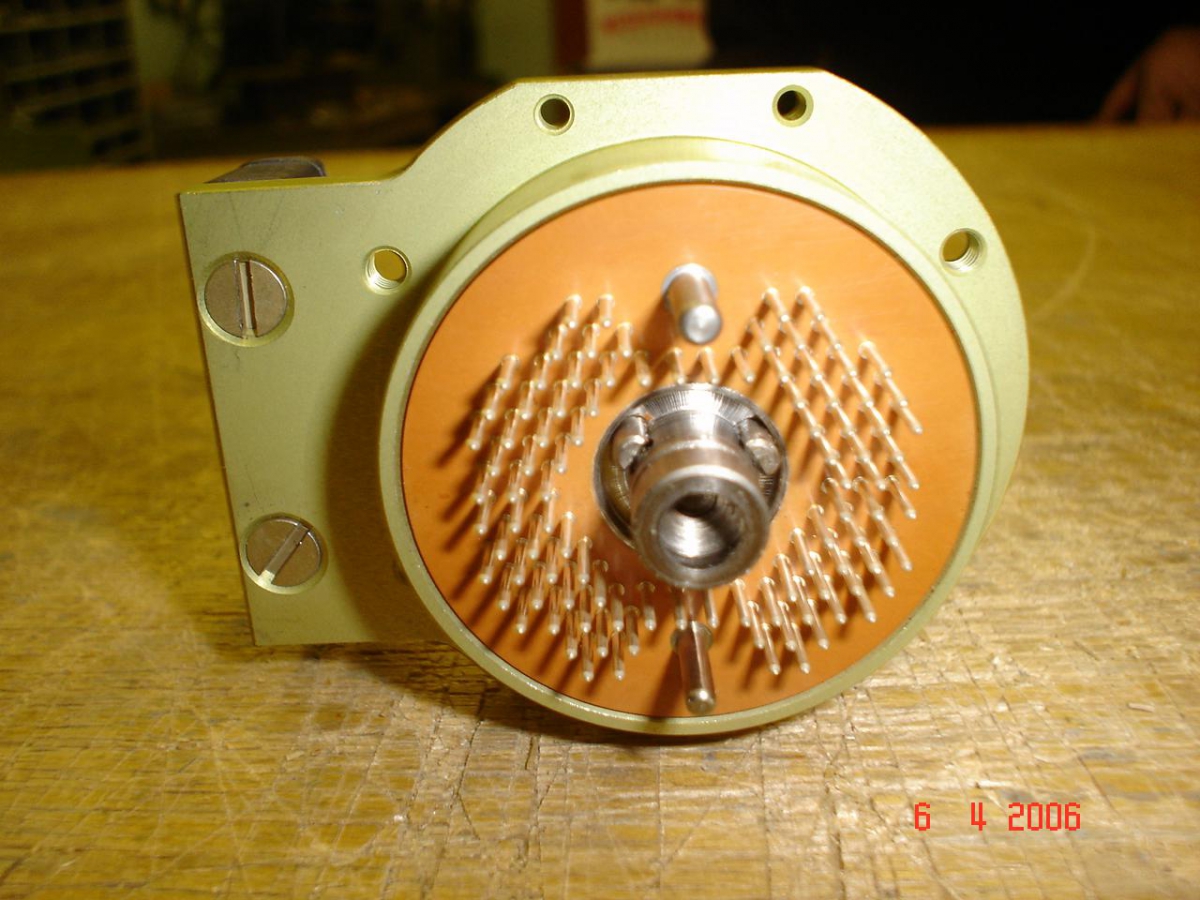

7. Информация для заказа, условное обозначение. Вилка ЭНВ-У1-2-100-0-В0-0-В   АВ3.642.214 ТУ

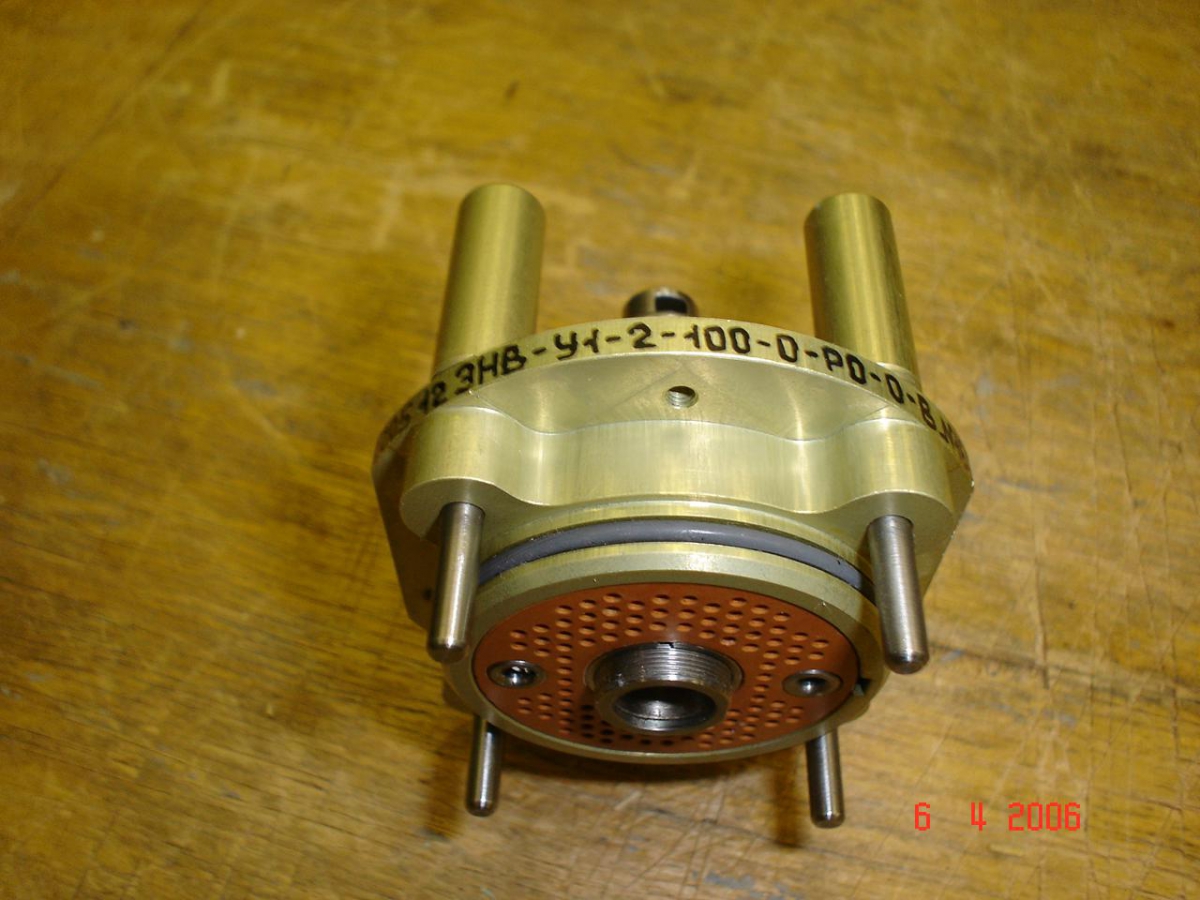

Розетка ЭНВ-У1-2-100-0-Р0-0-В   АВ3.642.214 ТУ
8. Основные технические характеристики — количество контактов, Ø1мм – 100
-сопротивление контактов – не более 0,007 Ом
-сопротивление изоляции в нормальных климатических условиях не менее 1000 МОм
-рабочий ток на каждый контакт – 2 А;
— максимальный ток на одиночный контакт – 10 А;
-максимальное рабочее напряжение:
— при нормальном атмосферном давлении – 180 В;
— при пониженном атмосферном давлении – 100 В;
— минимальная наработка – 1000 ч;
— минимальная наработка в облегчённом температурном режиме (температура окружающей среды +50 0С и 30% токовой нагрузке)  – 10000 ч;
-количество сочленений и расчленений соединителей – 250;
-усилие сочленения соединителей, не более – 1100 Н (110 кгс);
— усилие вырыва чеки замкового устройства, не более 180 Н (18 кгс);
— минимальный срок службы – 15 лет;
— минимальный срок сохраняемости — 15 лет;
— соединители устойчивы к воздействию специальных факторов
9. Условия эксплуатации 9.1 Механические факторы:
-Синусоидальная вибрация длительного воздействия
-диапазон частот – 1-3000 Гц
-амплитуда ускорения – 200 м·с-2 (20g)-Синусоидальная вибрация кратковременного воздействия (до 5 мин):
-диапазон частот – 1-5000 Гц
-амплитуда ускорения – 600 м·с-2 (60g);

— Механический удар многократного действия:
-пиковое ударное ускорение – 400 м/с2 (40 g)
-длительность действия –2 — 10 мс

-Механический удар одиночного действия:
-пиковое ударное ускорение – 1500 м/с2 (150g)
-длительность действия – 1 – 5 мс
-Линейное ускорение – 2000 м/с2 (200g)

— Акустические шумы:
— диапазон частот – 50 – 10000 Гц;
— уровень звукового давления – 170дБ

9.2 Климатические факторы:
— повышенная температура окружающей среды — + 700С;
— кратковременно повышенная температура окружающей среды для вилок – 130 0С  в течение 6 ч или 200 0С в течение 1 ч;
— пониженная температура окружающей среды – минус 600С;
— относительная влажность воздуха при температуре 35 0С – 98%;
-изменение температуры среды — от минус 60 до 1200С
-пониженное атмосферное давление воздуха — 133·10-14 Па (10-14 мм рт.ст.).
-повышенное давление воздуха 3·105 Па (3 кгс/см2)
— иней, роса, пыль динамическая, дождь, солнечная радиация, соляной туман, плесневые грибы.
10. Схема расположения контактов и электрические параметры
kedr2-3
11. Общий вид, габаритные, установочные и присоединительные размеры соединителя. Вилка
kedr2-4

Розетка
kedr2-5
